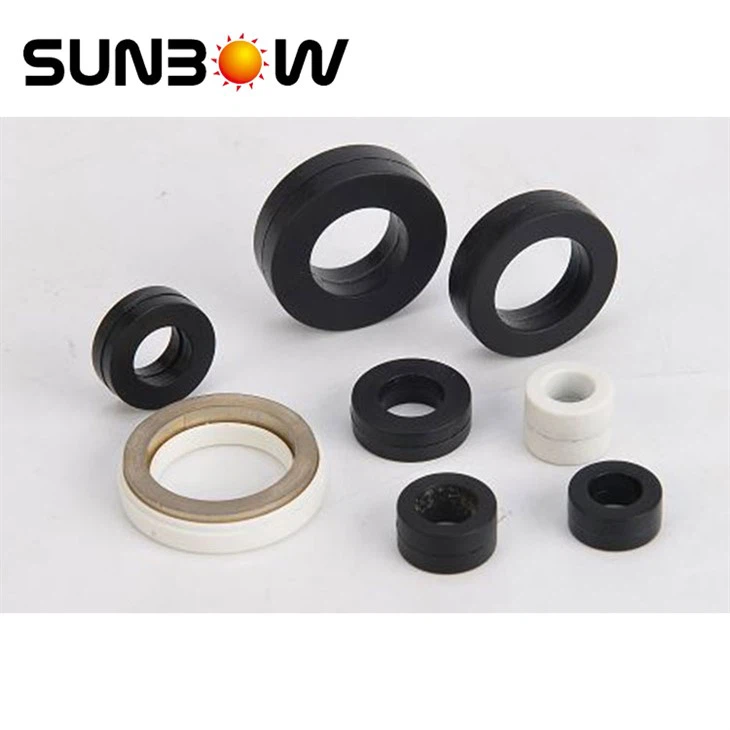

Nanokristalni Common Mode Chock Core

Nanokristalna jezgra za Common Mode prigušnice, strujne transformatore i MagAmps

Sastav:Fe•Si•Nb•Cu•B

Oblici:Toroid, Cut Toroid, Slotted Toroid, Cut Core

Veličine:5 mm do 140 mm

Gustoća protoka (T): 1.25

Boja premaza:Plava, zelena ili druga

Sa korišćenim nanokristalnim materijalom na bazi gvožđa, uobičajeno jezgro mod čoka ima karakteristike visoke impedanse u opsegu MHz i ima prednosti niske buke, male veličine i male težine u poređenju sa gvozdenim jezgrom napravljenim od konvencionalnog Mn-Zn ferita. .

Nanokristalna jezgra su rješenje izbora za primjene uobičajenog prigušnice (CMC) jer pokazuju visoku propusnost, mali gubitak energije i visoku zasićenost. Common Mode prigušnice napravljene od nanokristalnog materijala koriste se u širokom spektru aplikacija, uključujući prekidače za napajanje (SMPS), neprekidna napajanja (UPS), solarne pretvarače, frekventne pretvarače, EMC filtere, EV punjače i više aplikacija u automobilskoj industriji i zavarivanju . U poređenju sa feritnim jezgrama, nanokristalna jezgra pružaju širi opseg radnih temperatura i značajno veću impedanciju na visokim frekvencijama.

Zbog visoke propusnosti nanokristalnih jezgara, prigušnice zajedničkog moda, strujni transformatori i magnetna pojačala (magamp) mogu biti manjih dimenzija i podnijeti veću struju. Indukcija zasićenja od 1,25T i širok temperaturni raspon znače da su CMC napravljeni od nanokristalnih jezgara manje osjetljivi na neravnotežu struje i gubitak performansi na visokoj temperaturi. Niski gubici izmjenične struje materijala rezultiraju odličnom efikasnošću, a opcija izdržljivih kućišta - dostupna od poliestera (<130°C) and rynite polyester (<155°C) - makes cores suitable for winding with thick wire.

Preklopno napajanje, UPS, frekventni pretvarač, EMC filter, inverter aparat za zavarivanje, novi inverter energije (sunčeve energije i energije vetra).

Nanokristalna jezgra zajedničkog moda se primjenjuju na centralizirane PV invertore od 500KW i 1 MW CMC jezgre visoke propusnosti primjenjuju se na EMC filtere blizu izlaza naizmjenične struje kod PV invertera velike snage. Bolji efekat supresije EMI može se postići manjom količinom CMC jezgara zbog visokih performansi indukcije. CMC jezgre niske propusnosti primjenjuju se na EMC filtere u blizini DC izlaza PV invertera velike snage. CMC jezgre niske propusnosti imaju odlične performanse induktivnosti koje zavise od frekvencije i efektivne anti-DC performanse kako bi se izbjegla šteta od zasićene induktivnosti.

Nanokristalni common mode choke se sve više primjenjuje na punjač akumulatora električnog vozila i hibridnog električnog vozila. Čak i pod temperaturom od čak 180 stepeni, nanokristalna jezgra mogu bezbedno raditi na duži rok; ograničena temperaturnom granicom od oko 100 stepeni, feritna jezgra ne mogu ispuniti zahtjeve.

GIS je pouzdana oprema za prenos energije. Napon sistema je tokom proteklih godina bio do 1,2KV. Prebacivanje GIS-a može dovesti do opasnosti VFTO. Reaktori sa nanokristalnim jezgrama mogu spriječiti oštećenja od napona visoke frekvencije (-15 MHz). Drugi materijali ne mogu riješiti ovaj problem, kao što je ferit.

SWCCNO-Nanokristalni Common Mode Chock Core

Veličina se može prilagoditi prema zahtjevu.

Sunbow isporučuje širok izbor magnetnih jezgara napravljenih odamorfne trakeinanokristalne trake.

Nanokristalna jezgra:

Jezgra za strujne transformatore

Jezgra za prekidače za curenje

Jezgra za prekidački način napajanja

Nanokristalna C-jezgra

Nanokristalna kružna jezgra

Nanokristalna jezgra sa zajedničkim modom

Precizna strujna jezgra transformatora

Amorfna jezgra:

Amorfna jezgra statora za elektromotore

Jezgra za transformatore velike snage

Jezgra za srednjefrekventne transformatore

PFC jezgre prigušnice

Rectangular Cut Cores

For additional information and immediate assistance with your requirements, designs and applications, please call 021-63306968 Or send email to :sales@sunbowgroup.com

P: Da li ste trgovačka kompanija ili proizvođač?

O: Mi smo profesionalni proizvođač specijalizovan za dizajn, razvoj i proizvodnju novih vrsta amorfnih, nanokristalnih, silikonskih čeličnih limova i drugih magnetnih materijala i komponenti.

P: Koji je vaš proizvodni kapacitet?

O: Godišnji kapacitet proizvodnje amorfne&nanokristalne vrpce je 600 tona;

Godišnji proizvodni kapacitet energetske elektronske jezgre je 35 miliona;

Gvozdeno jezgro tipa C godišnji kapacitet proizvodnje od 240 tona;

Godišnji kapacitet proizvodnje reaktora je 50,000;
