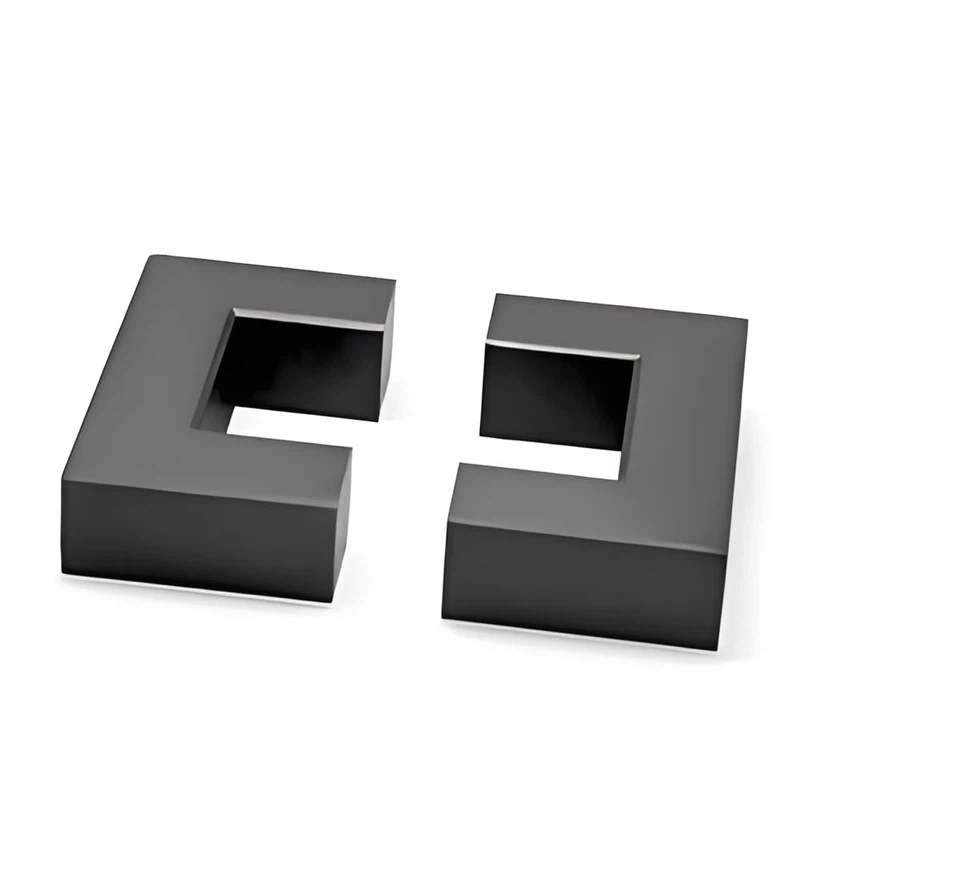

FERITNO JEZGRO UU80/65/30
1. Vrijednosti su dobijene sa toroidnim jezgrom Φ25×Φ15×10 na sobnoj temperaturi osim ako nije drugačije naznačeno.
2.Tipična vrijednost,*1Uslov za testiranje (f=400kHz,B=50mT),*2Uslov za testiranje （f=500kHz,B=50mT).
|
Dimenzije (mm) |
Osnovni parametri |
||
|
A |
80.0+2.0/-1.0 |
C1 |
0.485 mm-1 |
|
B |
65.0±0.5 |
Le |
314 mm |
|
C |
30.0±0.5 |
Ae |
647 mm2 |
|
D |
21.5±0.5 |
Ve |
203000 mm3 |
|
E |
37.0(Ref) |
misa |
≈1010 g/prs |
|
F |
43.0±1.0 |
||
ELEKTRIČNE KARAKTERISTIKE
|
Predmeti |
Spec |
metode i uslove mjerenja |
Instrument za testiranje |
|
Induktivnost |
AL{0}}±25% (nH/N2) |
1kHz/0.1V, 10Ts, 23±2 stepena |
Agilent HP4284A LCR mjerač ili ekvivalentan |
|
Gubitak snage PC |
Pc Manje ili jednako 4.0 W |
25kHz/100mT,100 stepeni |
Iwatsu SY8216 B-H analizator ili ekvivalentan |
Power feritni materijal LP3
|
Karakteristike |
Simbol |
Jedinica |
Stanje |
LP3 |
|
Početna propusnost |
μi |
2300±25% |
||
|
Relativni faktor gubitka |
tanδ/μi |
×10-6 |
100kHz |
＜4 |
|
Gustina protoka zasićenja*(1194A/m) |
Bs |
mT |
25 stepeni |
500 |
|
100 stepeni |
390 |
|||
|
Remanencija* |
Br |
mT |
130 |
|
|
Prinuda* |
Hc |
A/m |
13 |
|
|
Gubitak snage* (f{0}}kHz,B=100mT) |
Pcv |
kW/m3 |
25 stepeni |
|
|
80 stepeni |
90 |
|||
|
100 stepeni |
70 |
|||
|
Gubitak snage* (f{0}}kHz,B=200mT) |
Pcv |
kW/m3 |
25 stepeni |
650 |
|
60 stepeni |
||||
|
80 stepeni |
450 |
|||
|
100 stepeni |
410 |
|||
|
120 stepeni |
||||
|
Curie temperatura |
Tc |
stepen |
Veće ili jednako 215 |
|
|
Otpornost* |
ρ |
Ω·m |
5 |
|
|
Gustina* |
d |
kg/m3×103 |
4.8 |
Napomena: 1. Vrijednosti su dobijene sa toroidnim jezgrom Φ25×Φ15×10 na sobnoj temperaturi osim ako nije drugačije naznačeno.
2. * Tipična vrijednost,*1Ispitni uvjet (f=400kHz,B=50mT),*2Ispitni uvjeti (f=500kHz,B=50mT).
