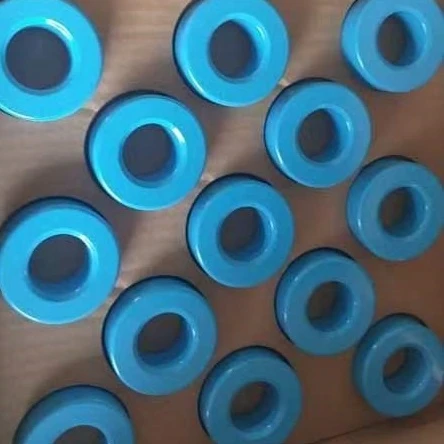

FE-SI CORE
MODEL :GS250060
Drugi referentni model kompanije br.: TMS610060, FM610060

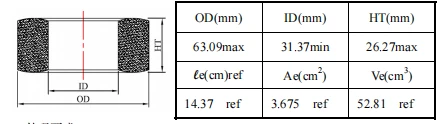

Oblik i dimenzije
- Oblik i dimenzije
- Uvjet za izgled
- Elektromagnetna i mehanička svojstva
- Karakteristike materijala
- Paket
- Pravila inspekcije
- Bilješka
- Informacije o verziji
Uvjet za izgled
Površina treba da bude glatka, bez mjehura i mrlja nakon premaza, i bez ozbiljnih strugotina.
Elektromagnetna i mehanička svojstva
|
(stavka) |
(Standardno) |
(Uslovi testiranja) |
|
|
L{0}} Induktivnost |
(172.8±13.82)μH |
TH2816B,100KHz,1.0V,0.8mm*30Ts |
|
|
Q vrijednost |
Veće ili jednako 40 |
TH2816B,100KHz,1.0V,0.8mm*30Ts |
|
|
L38AInduktivnost |
Veće ili jednako 117,5 μH |
TH2829C+TH1778,100KHz,1.0V, 0.8mm*30Ts,IDC=38A |
|
|
Gubitak jezgre |
Manje ili jednako 190mw/cm3 |
WL3866+CH2335A 50KHz/50mT |
|
|
(Hi-POT) |
>1500 Vac |
CC2670A 50 Hz, 0,5 mA, 3 sek. |
|
|
Materijal |
F060 |
||
|
Materijal za premazivanje |
Epoxy Resin |
Boja premaza |
Plava |

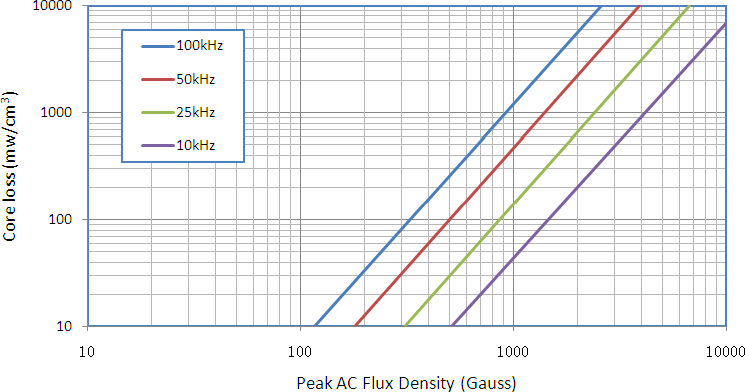

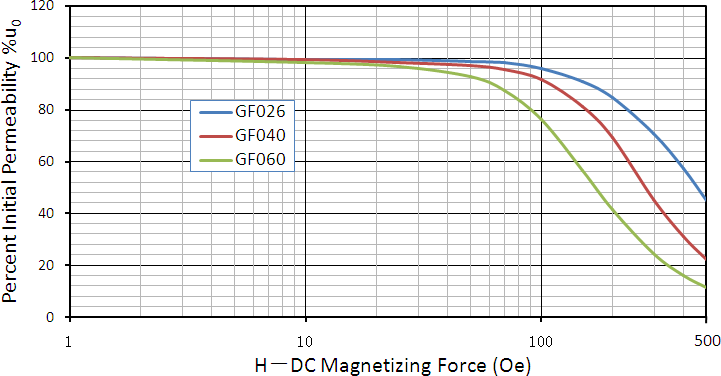

Karakteristike materijala
Tipične vrijednosti materijala navedene su na slici za referencu dizajnera.
Paket
Proizvod je upakovan u kartonsku paletu, 13*4, ukupno 52 komada. Vanjska kutija je označena identifikacionom karticom prema potrebi.
Pravila inspekcije
Prihvat proizvoda prema odredbama GB/T2828.1-2003, sa nivoom ispitivanja: izgled, veličina II, L, Q vrijednost S3, AQL 0.65.
Kupci treba da prođu kompletnu provjeru prihvatanja u roku od mjesec dana i pismeno nas obavijestite o rezultatima; u suprotnom uzimamo proizvode kao prihvatljive.
